マロッシの基本組み付け

0
    ジャイロ キャノピーにマロッシ68を付けましょう。

    準備はリアフェンダー、フェンダーサポートAとB、マフラー、ファンカバー、ファンシュラウドを分解し、エンジン交換です。


    ヘッドボルト4本を対角で緩めます


    ヘッドが外れます。


    シリンダーがパッキンで固着してる場合は損傷を与えない部分で、加減しながらドライバーで軽くこじて下さい。優しくシリンダーを抜きます。

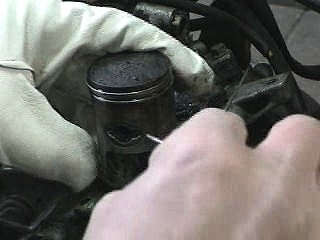

    ピストンクリップはストレートピックで先端を、ピストン横からクリップの隙間に差込テコを利用すれば簡単に外れます。


    スクレーパーでケース密着面が削れない様にパッキンをめくります。
    スクレーパーの歯は研いで使用すると綺麗に捲れますよ。

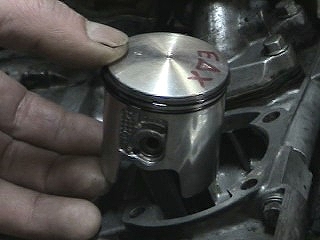

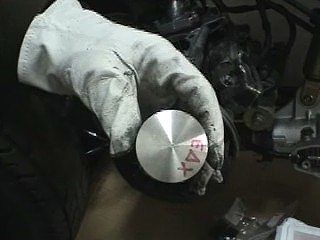

    新品のマロッシキットのピストン方向は△印が排気側です。

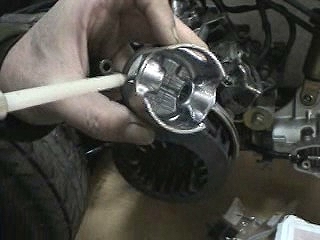

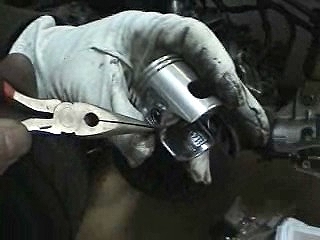

    ピストン左側にクリップの挟み代をラジペンで強く挟み、クリップのの字先端からピストン凹み部から溝に、回転させながらクリップを曲げないようにはめ込みます。確認は少しの力でクリップが回転することです。クリップの端は上か下にしておきましょう。(外れ難いとされています)


    ピストンリングは角を#800位の耐水ペーパーで軽くなじませます。
    嵌める時は円周方向に加減して広げ、2番からはめ込みます。
    リングはこじられると簡単に割れますので注意が必要です。

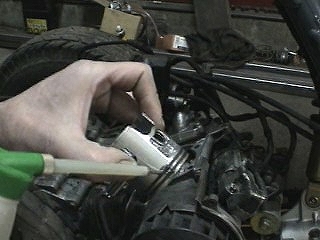

    軸受けに2サイクルオイルを塗布します。

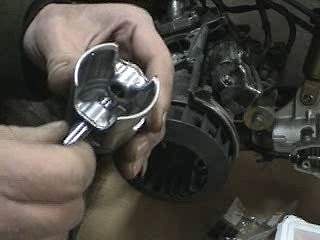

    ピストンピンをオイルと馴染ませておきましょう。


    ピストンベアリングをクランク小端にオイル塗布後セットします。
    50ccで使用していた場合損傷は皆無ですが小端軸受けの面に段付磨耗などの点検します。その際真円、磨耗点検などは整備マニュアルで確認ください。ベアリングは410円ですので交換で安心できるでしょう。


    リングにオイルを馴染ませます。

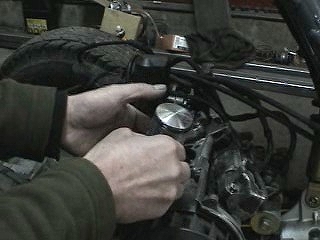

    コンロッドにピストンをセットします。軽く手で挿入できます。

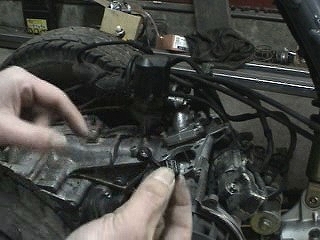

    クリップを付けます。クリップはスプリングですので万が一飛んだ場合に備えクランクにカバーをしておくと良いでしょう。

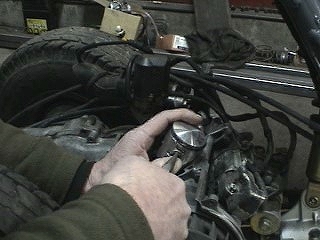

    ピストンの方向とクリップ、リン、ピストンが軽く動く事を確認します。


    ヤスリやリュターと砥石で面取りが出来れば最適ですが、無くてもそれぞれのポートの角を#280程度の耐水ペーパーで馴染ませておきましょう。

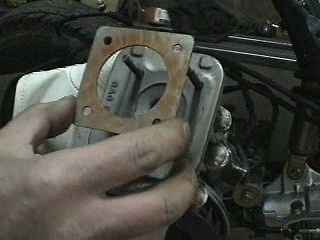

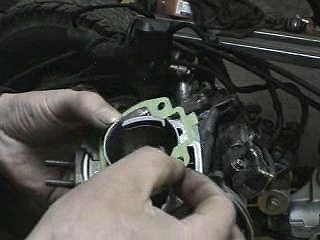

    油分、ゴミはふき取りシリンダーにパッキンを装着しましょう。


    シリンダー内面にオイルを薄く塗布、指で馴染ませます。

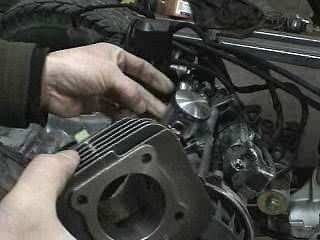

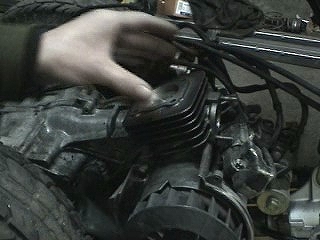

    ピストンのリングストッパーとリング合口が合致する事を確認しながらシリンダーを装着します。優しい力で挿入します。その際硬く入り辛い場合はリング合口がポートに引っ掛かってることが有ますから注意しましょう。

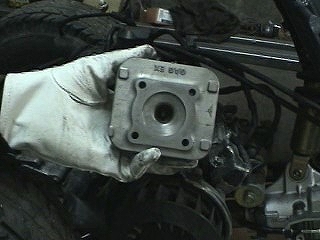

    この撮影は09年2月でマロッシヘッド初回入荷がまだでしたので、ノーマルヘッドの装着です。

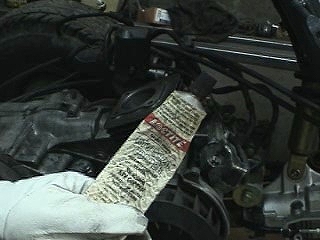

    ロックタイト耐熱液体パッキンを用意します。

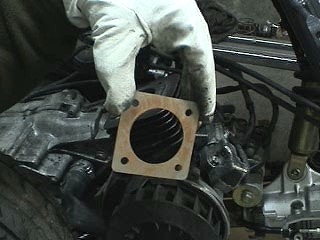

    ヘッドガスケットにロックタイト耐熱液体ガスケット塗布します。
    今回は、SUS1.5ヘッドガスケットを使用しました。

    ヘッドガスケット関係の、圧縮圧力の設定はチョイスと使用目的でどれが良いとは言い切れません。タイトル【ジャイロ マロッシー68 クランク ピストンベアリング】にも考え方を示したつもりですので参考にしてください。

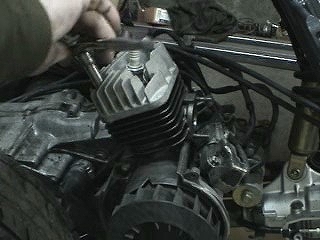

    ヘッドにボルトとガスケットをセットします。


    ヘッドボルト締め付けトルクは13N/mつよくても16N/m位です。
    対角で少しずつ数回に分け、トルクを上げていき締め付けてください。

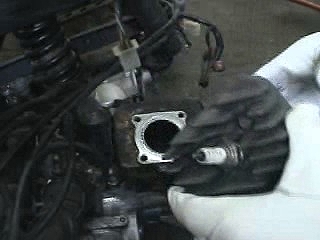

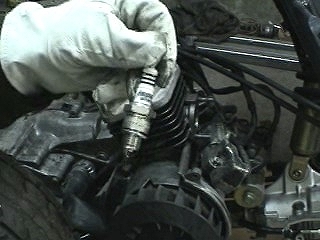

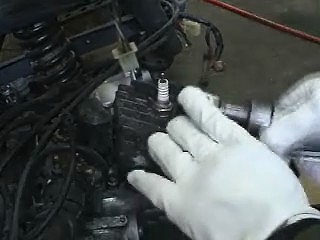

    NGKイリジュウムプラグを用意します。クロームメッキではなく、ビジュアルに欠けますが、長い歴史もあるNGKプラグは信頼性が高いと確信しています。


    プラグホールから2サイクルオイルを適量(10ccぐらい)注入しておきます。
    ファンを手で回して軽く回転する事を必ず確認しましょう。
    ヘッドネジ部との焼きつきを防止させる為オイルを塗布しましょう。

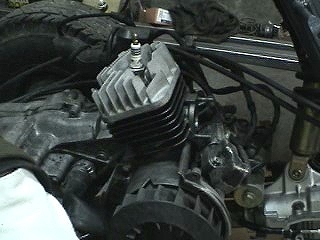

    プラグを締め付けたら(締め付けトルクはクです、3N/m)マフラーをつけます。
    再確認でファンを回して回転具合、圧縮の具合を確かめます。

    始動準備ができたら、セルモーターでクランキングして、始動の確認です。
    ガスが回り次第始動します。数回吹かし音や回転具合を確かめ、キャブレターの初期設定をして回転安定させましょう。
    回転が正常であれば、ファンカバーを取り付け、再始動後初期慣らしをアイドリング状態で数分〜数十分します。

    ここまでが、エンジン基本組立てです。

    皆様の愛車も上手く組み上がったと思います。
                  お疲れさまでした。

    このスレッドがお役に立てたとすれば幸いです。
      次回パーツのご購入の際もネットショップモトリペア
       をご利用くださいませm(__)m


     今回の画像は動画より編集しました。
     次回は動画でチャレンジしたいと思っています。
     みなさまからの応援をお待ちしております。


    このショップブログでは、記事のタイトルを募集します。
    組み立てやセッティングのときに気づいた事や疑問など、
    タイトル名と内容は解りやすく書いて頂き投稿してください。







    コメント
    ご質問があります。

    ヘッド等の締め付けトルクがやけに弱いようですがこれで良いのでしょうか。ホンダのサービスマニュアルだと10N/m(プラグは13N/m)程度だと思ってましたが違いましたか?
    • Ts
    • 2009/09/11 11:24 AM
    Tsさん、こんにちわ☆

    どき!その通りです。Tsさん
    ”1.3N/mつよくても1.6N/m”だと長さ4cm位のレンチが必要ですね。
    単位も違いました。すいませんm(__)m

    標準トルクは、ヘッド10N・m(1.0kgm)プラグは8〜10N・m(0.8〜1.0kgm)
    (本田マニュアルに従ってください)

    実際に締め付け計測した値が、マニュアルより強いめの、ヘッド=1.3kgm〜1.6kgm 、マニュアルより弱いめの、プラグ=0.3kgmです。
    長く工具で締め付けていると、全て感覚で締め付けの状態が解るもんで、ネジを折ったり、雌ネジを舐めたりしないんですよ。(見習いのときは、折ってるんですけどね^^;)

    自動車のヘッドは、6kgm〜位ですし縦に長いヘッドですから、さすがに腕の力も必要でトルクレンチが必要で使ってます。

    私的数値でしたので、言い訳と訂正をしておきますねっ(^^ゞ

    記事の方は訂正しておきます。
    Tsさん、有難うございました。
