    ジャイロエアクリ
    チープ ビッグエアークリーナボックス ジャイロ用
    ビッグエアクリBOX の第一弾は全くヒットしませんでした( ̄。 ̄;)

    まぁ〜高価なので、その効果に価値観を見出してくださるごっつ少数の人だけでした。
    そのエアクリBOXが高いといっても、完璧ワンオフに近いんです・・。

    金物も5つも必要で、組み立ても嫌になる工程です・・。
    FRPって簡単に造れるように思うんですが、雌型から抜ける事を含めないとダメなんです。
    その頃出来なかった事が今まがいなりにでも出来る様になった事で今回のエアクリBOXが
    形になりました。

    第一弾のビッグエアクリBOX を直ぐに買ってくださったニコニコ農園のお父さん。
    物に対しての意見が普通ってゆうのか、私自信も気になってる様な事でも有るんです。
    HIDの取説の評価も大変参考になる意見を頂いていまして修正の切っ掛けにさせてもらい
    ました。そのボックスの時には "ライセンスナンバーに当たるので角落とそうよ”
    出来上がったばかりのボックスですから・・「しません」とあっさり (⌒-⌒;
    今回はその意見も取り入れました。

    金物は一個だけ。

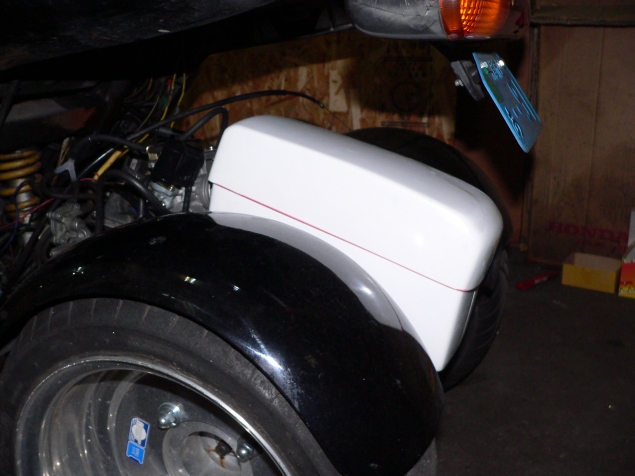

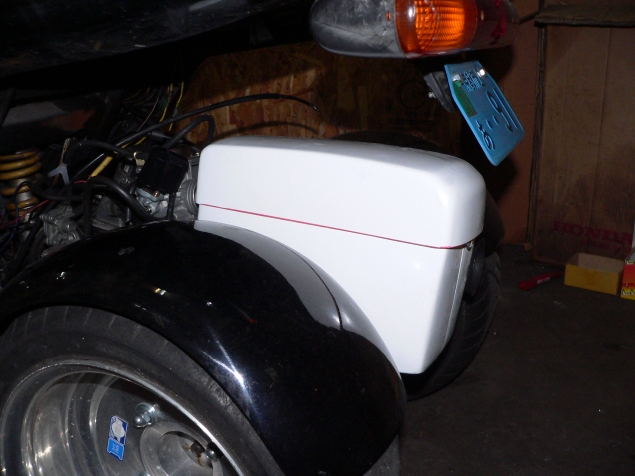

    本体の構成は・・
    メインBOX と フタ

    ジャイロエアクリ

    ジャイロエアクリ

    ジャイロエアクリ

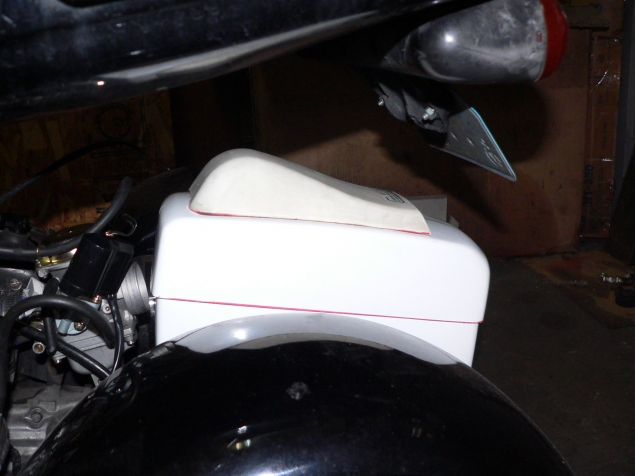

    フタは深い形にしてるので、内部の体積もその範囲で自在です。
    フタの取り付け設定角度で、干渉の回避もある程度自在になるように考えました。

    と言っても素人HORIKAWAの製作物なので歪さは有ります。
    しかし使える物しか私は作りません。


    いろんなキャブ口径に対応出来る様に穴は開けません。
    吸入口も開けません。これは音量の観点です・・。(デカ穴は大きい音)

    今回は純正のエアーダクトを使える様に考えました。

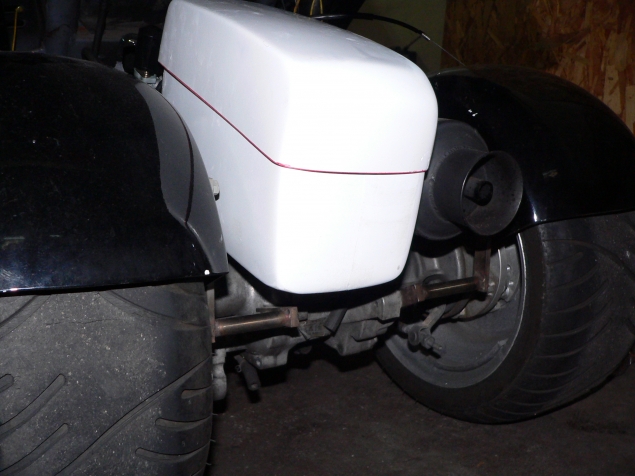

    吸入口が後ろ向けでも、前向きでもどちらでも出来る自由性。

    ジャイロ

    ジャイロエアクリ

    フタの固定は単純にタッピングネジです。誰にでも取り付け出来ますよね。
    純正エアーダクトも純正同様タッピングネジです。

    エアーエレメントの取り付けは悩みました。
    第一弾の時は、平面である物のBOXの斜めを利用して表面積を増やしました。
    今回は太い針金をスプリング状にした物に、スポンジエレメントを筒状に巻きます。
    こうする事で、エレメント面積は大幅に拡大しました。

    (画像はイメージ・・実際は端から端までスポンジエレメントだよ)
    ジャイロ

    空き缶に針金を巻けば出来上がりますから誰にでも出来ますよね。
    スポンジは端面にボンドを塗れば誰にでも筒状に出来ます。
    針金は100円ぐらいでしょうし、スポンジは300円ぐらいでしょう?
    安上がりです。材料もホームセンターで手に入ります。

    汎用のパワーフィルターもBOXに入れるのも方法ですね。

    キャブとBOXの接続はお風呂用のジャバラが使えます。
    アメリカ製のフレキシブルホースならモトリペアで用意できます。

    こんな感じのビッグエアクリBOXですがどうでしょう?

    安くて使い勝ってのよい、ジャイロ用ビッグエアークリーナーボックスです。
