ジャイロジェネレーターの強化

0
    全波整流ジャイロ
    強化ジェネレーターの使い方
    ”ジャイロのヘッドライトって暗いですよね”
    「そうかなぁ〜」

    へ。へ・・マ〜シャルでした (⌒-⌒)

    HIDが話題になって・・
    チャレンジすると充電量が足りません。
    そこで全波整流を勉強し・・
    ジェネレーターのコイルのまき直しにチャレンジした結果

    モトリペアの ”MRF HIDキット” の販売に至りました。

    最初に使ったレギュレーターが最低でした・・
    御免ね・・買ってくれた人。

    レギュの種類を変えてチャレンジ。
    相当よくなったんですが、赤キャノ180の容量には堪えません。
    そこでw化して全面解決。
    二個で負担を分かちあいますから一個の負担は半分。

    100キログラムを一人で持ち上げるか、二人で持ち上げるかの違いと一緒。

    ”初めての整備依頼1”で一個のレギュ仕様のHIDを付けましたが
    不具合の連絡がないのが結果だと思っています。


    25wの二個のHIDってめっちゃ明るいんだけど・・
    費用面ではめちゃくらい・・だからバカ売れしません。


    便所の電球に20w・・ウン子の色と同系色の光・・
    100wにすると・・綺麗に拭けたことを確認できましたね・・

    同じように・・
    ジャイロキャノピーの片方18w。
    自動車と同じ55wを入れたくなるんだけど30wまでしか同じ形状は在りません。
    30wなら絶対明るいと思って付けたのに・・
    ”あら?蛍の光”
    婆さんに声をかけてしまった失敗まで・・
    みなさん近い経験があるでしょう (⌒-⌒)

    その理由は・・オームの法則なんですよね。


    理科の実験でした乾電池と豆電球の工作の応用編ね。

    乾電池一個で豆電球をつけました。
    欲張って、並列で二個の電球を点けました。
    もっと・・もっと・・と思って10個並列でつけました・・

    あれ!暗

    ジャイロも同じです。

    ジャイロのヘッド系統の電機は、発電機から直接交流で光らせています・・が・・
    全ての電球を点けた上での電圧降下を計算したうえで、
    電球にかかる電圧を12vにしてるんです。
    ってことで・・単純に30w球に交換すると、
    電圧降下がもっと増えて10vに減ってしまったのが理由です。

    じゃ〜電圧降下を補う電力があれば12vで点灯できますよね。


    そこで実験してみました・・
    強化レギュと・・とりあえずあった25wx2
    まだ充電量は少し余ってました。

    12.7vで電流が4,8A。

    写真で明るさ比較できるかな?

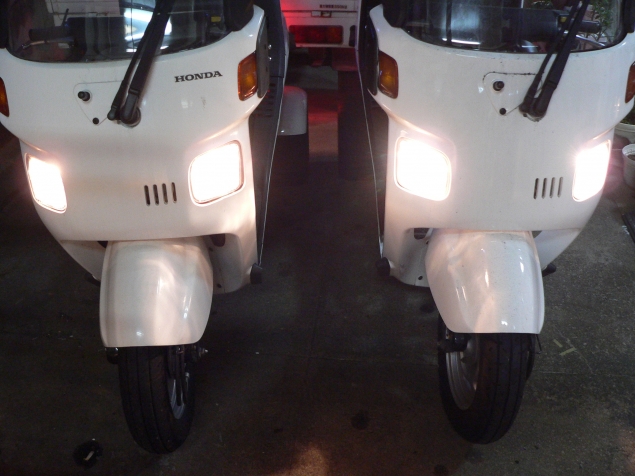

    これがアイドリング状態
    左が純正のまんまだからアイドリングでヘッド電圧は9vぐらいかな?
    右はっ強化レギュ。11,5 vぐらいかな?
    全波整流ジャイロ

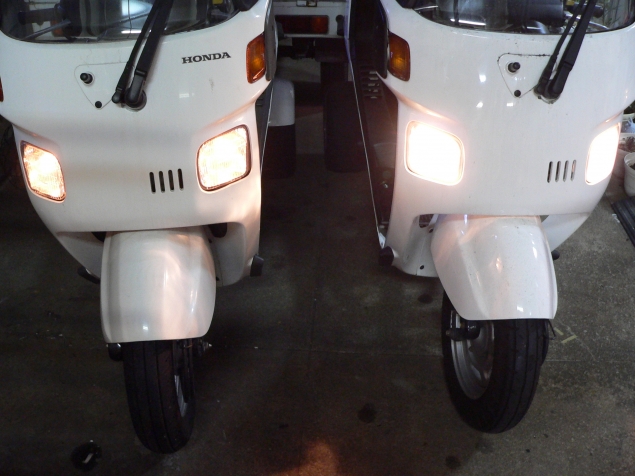

    これが3千回転ぐらい
    最高光量でアクセルを固定しています・・
    両方ともヘッド電圧は12v以上・・
    全波整流ジャイロ

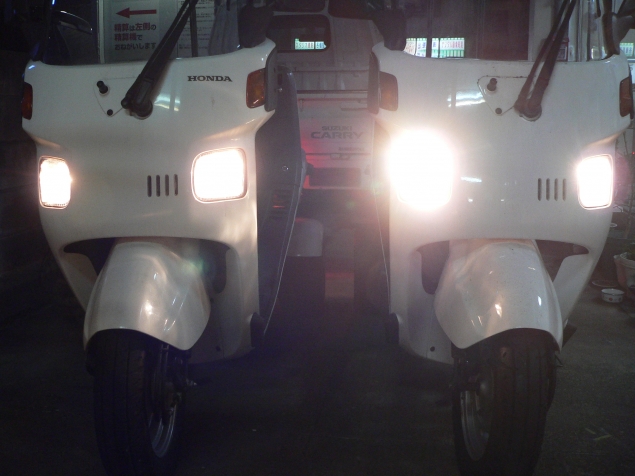

    これも3000回転で角度違い
    全波整流ジャイロ

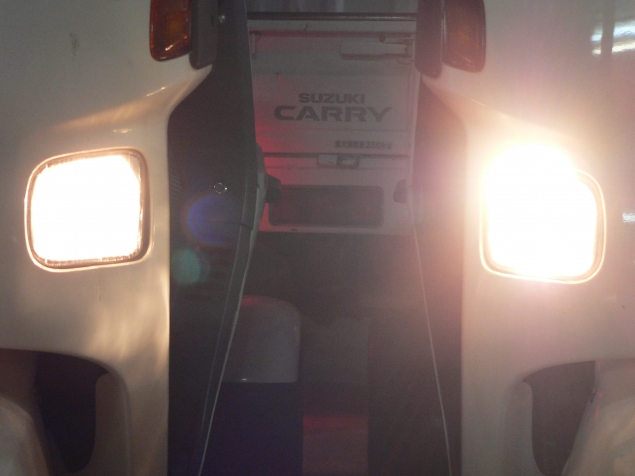

    これも3000回転で・・片目拡大比較
    全波整流ジャイロ

    電球もありです・・
    ハロゲン球なら色温度が選べますね。
     (色温度が低いと赤い色。高いと白い光)
    流行りらしいLEDなら消費電力が少ないので40wレベルもありかも?
    HIDなら25w・・これは実績あり。


    少しずづ改造して明るくしていくのも楽しみですね \(^o^)/
